为克服地球自转对观星的影响,赤道仪可视为天文摄影的标配;但目前市面赤道仪品牌型号众多,每一种赤道仪又衍生出不同的连线方式;所以总是导致很多新手天文爱好者们在连接赤道仪时出现各种难题。


为此,应广大天文爱好者的要求,今天小编整理出了4套ASIAIR常用的赤道仪连接方式供爱好者参考。这4套方式分别是“串口连接方式、EQMOD连接方式、WiFi连接方式和USB连接方式”。

1. 串口连接方式

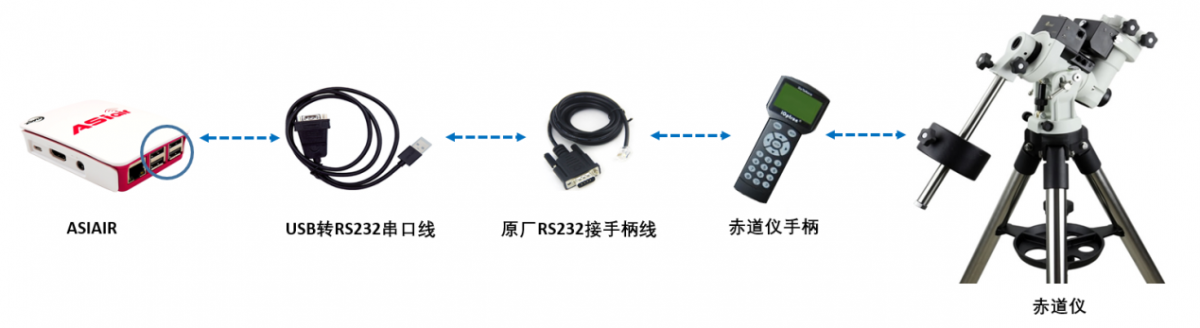

CEM25P/EC, ZEQ25, iEQ30, iEQ45等,采用串口连接时需要使用两根数据线连接ASIAIR和赤道仪手柄(非手柄和赤道仪直连接口)。在ASIAIR的赤道仪设置里选择对应的赤道仪型号,波特率9600。

注意:ZEQ25必须停留在菜单页面放可接受命令连接成功,进入菜单后不能接收串口发出的控制命令。

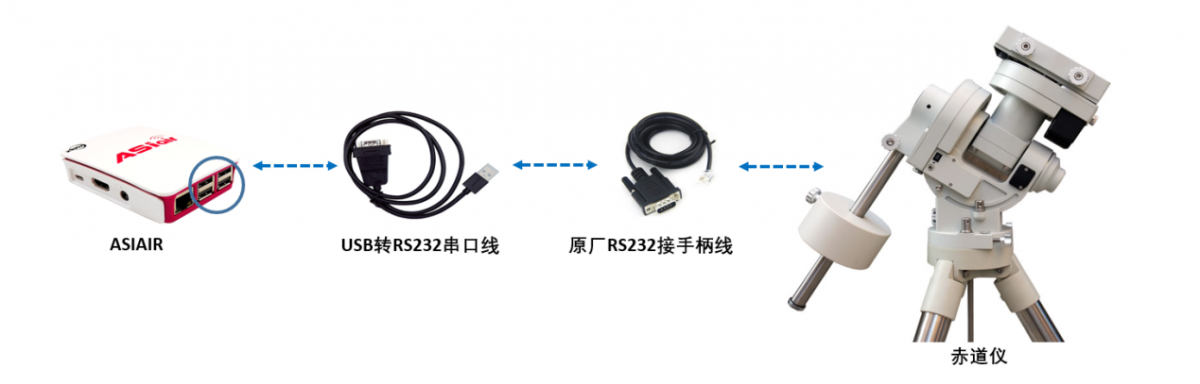

CEM60/EC,串口连接采用两根数据线转接的方式连接ASIAIR和CEM60本体上的RS232口。在ASIAIR的赤道仪设置里选择对应的赤道仪型号CEM60,波特率9600。

注意:如果串口线连接手柄仅用于固件升级,不能用于赤道仪的控制。

2. EQMOD连接方式

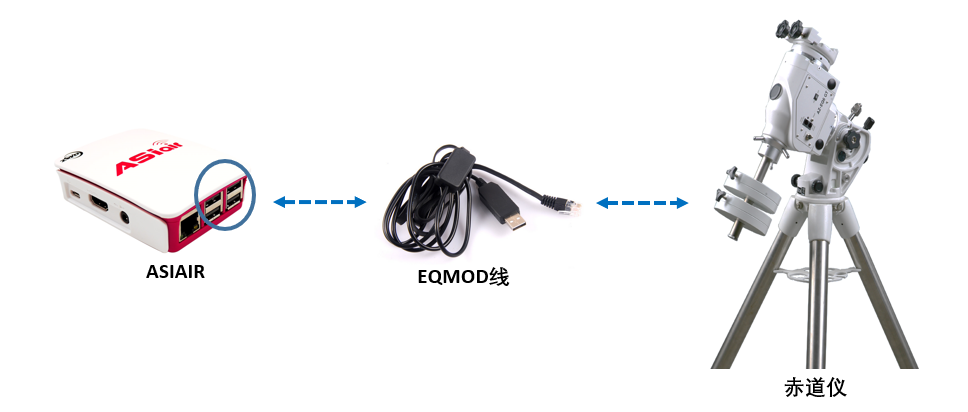

EQMOD有很多优点,不仅省去了转接的麻烦,而且可以不再需要手柄。通过EQMOD数据线连接赤道仪和ASIAIR,在ASIAIR APP里选择EQMOD模式即可完全控制赤道仪。完全不做一星校准或多星校准,就可以直接控制同步数据并开始工作。

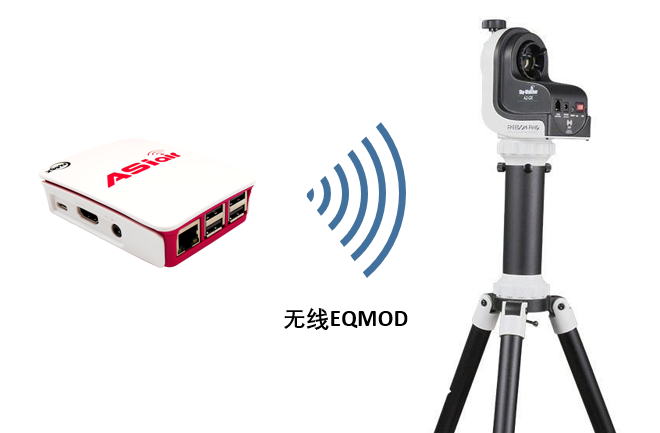

3. WiFi连接方式


首先通过SynScanAPP配置好WiFi参数,然后从station模式下连接ASIAIR的热点,设置静态IP地址10.0.0.11。在ASIAIR的APP下选择EQMOD协议通过端口11880 UDP方式连接。

4.USB连接方式

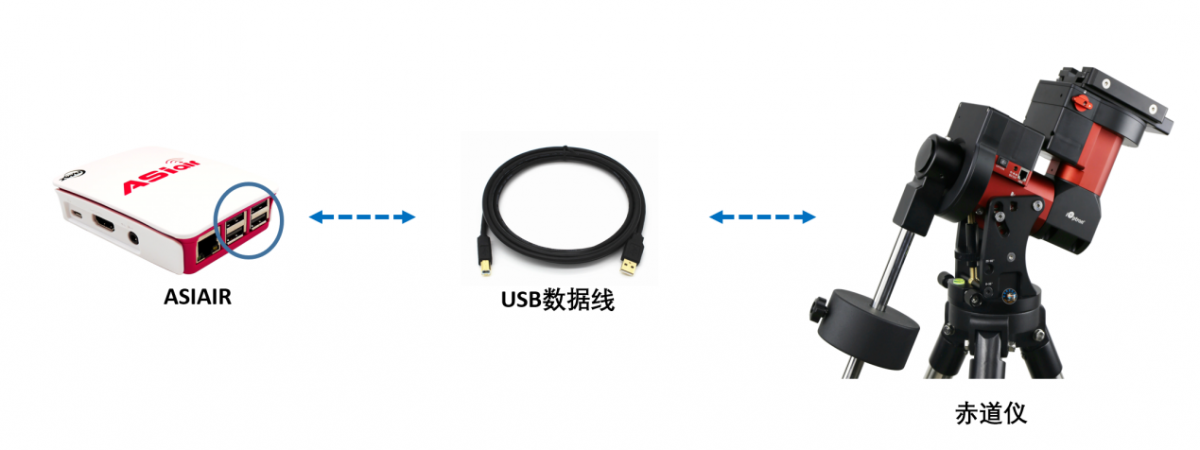

对于内置了USB转串口芯片,只需要用USB线连接ASIAIR和赤道仪的USB口,在ASIAIR的赤道仪设置里选择对应的赤道仪型号,注意CEM120波特率为9600,CEM40波特率为115200。

THE END

Ok,以上就是常见的赤道仪连接方式,如有问题可随时留言,小编我将在第一时间为大家答疑,当然也可以添加我司交流群(QQ群:875338271)。另,AIR的最新1.3版本也即将于大家见面,据悉增添了“天体分类”等各类人性化设置,小编即日也会整理收集好相关素材,为大家分享AIR的最新“视觉盛宴”。
